开槽沉头自攻钉

对应标准 DIN 7972-1990 开槽沉头自攻钉

产品详情

产品说明



种类:            开槽沉头自攻钉

材料:            奥氏体不锈钢

对应标准:    DIN 7972-1990

对应标准数据参考

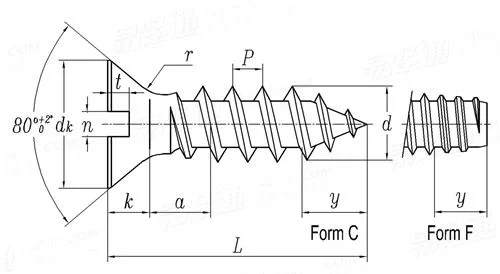

DIN 7972-1990 开槽沉头自攻钉
Slotted countersunkhead tapping screws
DIN 7972-1990 开槽沉头自攻钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重
螺纹规格 d
ST2.2 ST2.9 ST3.5 (ST3.9) ST4.2 ST4.8 ST5.5 ST6.3
P
a 最大值
dk 最大值=公称
最小值
k
n 公称
最小值
最大值
r 最大值
t 最小值
最大值
y 最大值 C型
F型
0.8 1.1 1.3 1.3 1.4 1.6 1.8 1.8
0.8 1.1 1.3 1.3 1.4 1.6 1.8 1.8
4.3 5.5 6.8 7.5 8.1 9.5 10.8 12.4
4 5.2 6.44 7.14 7.74 9.14 10.37 11.97
1.3 1.7 2.1 2.3 2.5 3 3.4 3.8
0.6 0.8 1 1 1.2 1.2 1.6 1.6
0.66 0.86 1.06 1.06 1.26 1.26 1.66 1.66
0.8 1 1.2 1.2 1.51 1.51 1.91 1.91
0.8 1.1 1.4 1.5 1.6 1.9 2.1 2.4
0.4 0.5 0.6 0.7 0.75 0.85 1 1.2
0.6 0.75 0.95 1.05 1.15 1.35 1.5 1.75
2 2.6 3.2 3.5 3.7 4.3 5 6
1.6 2.1 2.5 2.7 2.8 3.2 3.6 3.6
千件钢制重≈kg
- - - - - - - -
①,材料:钢,机械性能和材料等级按标准DIN 267-12

产品详情

产品说明



种类:            开槽沉头自攻钉

材料:            奥氏体不锈钢

对应标准:    DIN 7972-1990

对应标准数据参考
DIN 7972-1990 开槽沉头自攻钉
Slotted countersunkhead tapping screws
DIN 7972-1990 开槽沉头自攻钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重
螺纹规格 d
ST2.2 ST2.9 ST3.5 (ST3.9) ST4.2 ST4.8 ST5.5 ST6.3
P
a 最大值
dk 最大值=公称
最小值
k
n 公称
最小值
最大值
r 最大值
t 最小值
最大值
y 最大值 C型
F型
0.8 1.1 1.3 1.3 1.4 1.6 1.8 1.8
0.8 1.1 1.3 1.3 1.4 1.6 1.8 1.8
4.3 5.5 6.8 7.5 8.1 9.5 10.8 12.4
4 5.2 6.44 7.14 7.74 9.14 10.37 11.97
1.3 1.7 2.1 2.3 2.5 3 3.4 3.8
0.6 0.8 1 1 1.2 1.2 1.6 1.6
0.66 0.86 1.06 1.06 1.26 1.26 1.66 1.66
0.8 1 1.2 1.2 1.51 1.51 1.91 1.91
0.8 1.1 1.4 1.5 1.6 1.9 2.1 2.4
0.4 0.5 0.6 0.7 0.75 0.85 1 1.2
0.6 0.75 0.95 1.05 1.15 1.35 1.5 1.75
2 2.6 3.2 3.5 3.7 4.3 5 6
1.6 2.1 2.5 2.7 2.8 3.2 3.6 3.6
千件钢制重≈kg
- - - - - - - -
①,材料:钢,机械性能和材料等级按标准DIN 267-12
